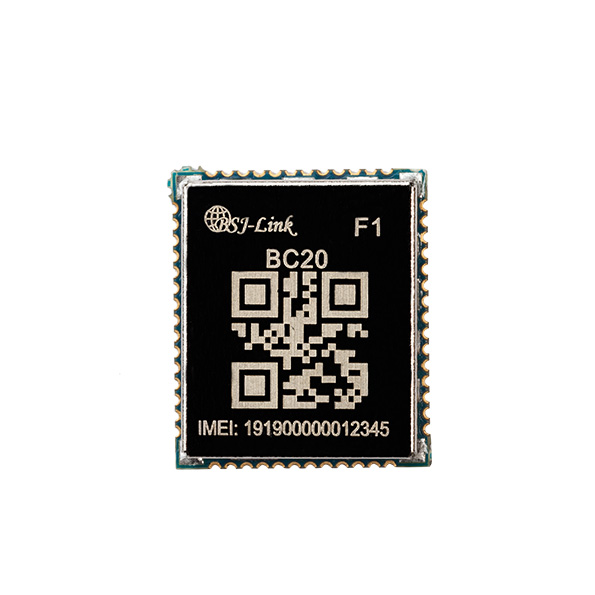

BC20

產品型號：BSJ-BC20

產品規格：18.7 *16.0*3.0 mm

產品概述：BC20模塊是一款集成了高性能 GNSS 引擎和四頻段 GSM/GPRS 引擎的多功能無線模塊。它可以以集成控制模式或獨立控制模式工作，以滿足客戶的不同應用需求。

在線咨詢

產品特性

BC20模塊是一款集成了高性能GNSS引擎和四頻段GSM/GPRS引擎的多功能無線模塊。它可以以集成控制模式或獨立控制模式工作，以滿足客戶的不同應用需求。		BC20 GSM 部分的工作頻段：GSM850MHz,EGSM900MHz,DCS1800MHz 和PCS1900MHz。該模塊支持 GPRS Multi slot Classes 1~12以及GPRS編碼格式CS-1、CS-2、CS-3和CS-4。
GNSS接收機集成了BD和GPS系統，它支持包括GPS、BD、SBAS（包括WAAS、EGNOS、MSAS和GAGAN）和QZSS等多個定位和導航系統。它能夠在最小功耗時實現工業級的接收靈敏度、高精確度以及快速首次定位。同時用戶可使用嵌入式閃存存儲特定配置和軟件更新信息。		BC20是貼片式模塊，有54個LCC焊盤和14個LGA焊盤，很容易內嵌于產品應用中。BC20具有 18.7 16.03.0 mm的超小尺寸，應用領域包括共享單車 、汽車、個人追蹤服務、可穿戴設備、安全系統、無線POS機、工業級PDA、智能電表、無線遙控等。
BC20模塊采用了低功耗技術，當DRX=5，GNSS關斷時，其睡眠模式下GSM部分耗流低至1.2mA。GNSS 也支持standby和backup節電模式可以滿足不同應用時對低功耗的需求。		BC20的GSM部分內嵌TCP/UDP、FTP、PPP、HTTP和FTP等數據傳輸協議，已內嵌的擴展AT命令可以使用戶更容易地使用這些互聯網協議。
BC0的GNSS部分內嵌了EASY? 、 EPO?、秒定等技術。EASY? 和EPO?技術使GNSS在熱或溫啟動時可取得快速首次定位；秒定技術可減少GNSS在冷啟動模式下的定位耗時。

核心功能

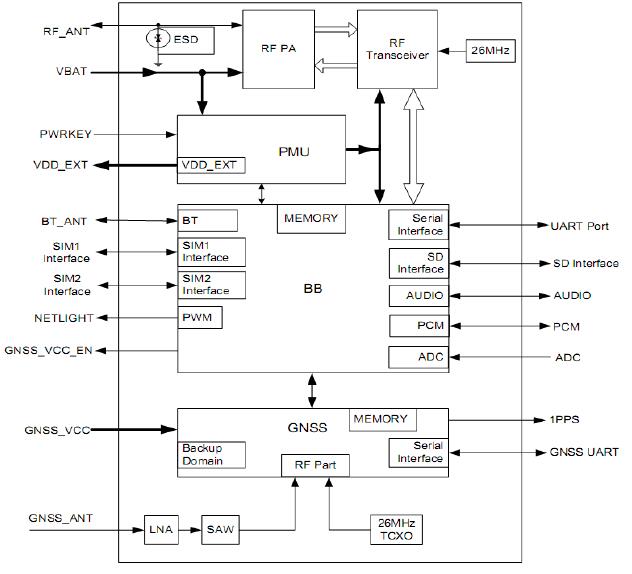

右圖為BC20 模塊的功能框圖，闡述了其主要功能：

射頻部分
電源管理
存儲器
接口部分

—電源供電

—開關機接口

—串口

—音頻接口

—SIM 卡接口

—ADC 接口

—GSM 射頻接口

—GNSS 射頻接口

—藍牙接口

—SD 卡接口

GSM+GNSS模塊BC20

規格參數

基本參數		軟件特性
封裝形式	LCC&LGA 68-pin	網絡協議	TCP/UDP/HTTP/FTP/POP3/SMTP
尺寸	18.716.03.0mm	MMS	支持
頻段	850/900/1800/1900	SMS	支持
推薦電壓	3.8V	模擬音頻	一路輸入2路輸出
功耗	4.5mA	TTS	支持
工作溫度	-40℃-+85℃	DTMF	支持
數據傳輸		LBS	支持
GPRS時隙	12	FOTA	支持
接口		嵌入式AT指令	支持
UART	3	固件更新	支持
USB	支持	藍牙	支持
PCM音頻	支持	GNSS
GPIO	支持	GNSS類型	BD/GPS/GLONASS
SD	支持
SPI	支持
I2C	支持
